檢測與轉換（傳感器）技術實驗臺
BC-111A型 檢測與轉換（傳感器）技術實驗臺 (20種)
（電腦自備）
檢測與轉換技術實驗臺說明
傳感器技術實驗臺(臺箱)是本公司多年以來的傳感器技術教學實驗裝置的基礎,為適應不同類別，不同層次的專業需要，推出的模塊化的產品Ⅲ A檢測與轉換技術實驗(臺箱)主要用于各大、中專院校開設的“自動檢測技術”、“傳感器原理與技術”、“非電量電測技術”、“工業自動化儀表”、“機械量電測”等課程的實驗需要。
檢測與轉換技術實驗臺特點
1、轉換電路板采用模塊化結構，根據需要選擇不同模塊，也便于根據教學大綱變動增加新的實驗?zāi)K。
2、傳感器和轉換電路模塊正面印有電路原理圖。這種直觀性有助于學生增加感性認識，提高實驗效果
3、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
4、傳感器采用進口透明有機玻璃制作、教學上性能好、比較直觀。
主控臺部分
提供高穩定的±5V、±15V直流穩壓電原；二組溫度電源。主控臺面板裝有空氣開關，電壓表、頻率/轉速顯示表；溫度表，溫度控制儀。低頻信號源1Hz-30Hz(可調)；差動放大器，氣壓表、儲氣箱；RS232計算機串行接口。
檢測與轉換技術實驗臺技術參數
輸入電源AC220V 50Hz
直流電源±5V ±15V
穩壓系數±1%
電壓紋波≤10mV
非線性誤差≤5%
測量精度≤1%
功耗100VA
輸出電流1A
產品主要結構

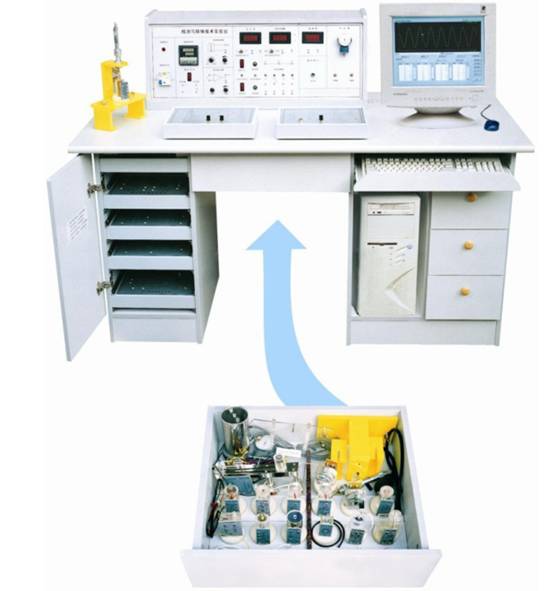

ⅢA檢測與轉換技術實驗臺由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗臺桌六部分組成。
數據采集卡及處理軟件
數據采集卡采用12位A/D轉換、分辨率由1/2048，采樣周期1ms-1000ms，采樣速度可選擇，即可單次采樣亦通連續采樣。標準RS-232接口，與計算機串行工作。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯，數據彩集，特性曲線的分析、比較、文件存取、打印等。
實驗桌
實驗桌規格1500×700×780(mm)，實驗桌的兩個特別柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤，中間抽屜安放傳感器。主體采用二種材料，第一種采用進口三聚氰胺樹脂雙面貼面板，選用優質PVC直線封邊條，第二種實驗桌面板采用密度板，防火板粘面后成形制做。
實驗內容如下
實驗一：電阻式傳感器的單臂性能實驗
實驗二：電阻式傳感器的半橋性能實驗
實驗三：電阻式傳感器的全橋性能實驗
實驗四：單臂、半橋、全橋性能實驗
實驗五：電阻式傳感器的振動實驗
實驗六：電阻式傳感器的電子秤實驗
實驗七：變面積式電容傳感特性實驗
實驗八：差動式電容傳感器特性實驗
實驗九：電容傳感器的振動實驗
實驗十：電容傳感器的電子秤實驗
實驗十一：差動變壓器的特性實驗
實驗十二：自感式差動變壓器的特性實驗
實驗十三：差動變壓器的振動實驗
實驗十四：差動變壓器的電子秤實驗
實驗十五：光電式傳感器的轉速測量實驗
實驗十六：光電式傳感器的旋轉方向測量實驗
實驗十七：接近式霍爾傳感器實驗
實驗十八：霍爾傳感器的轉速測量實驗
實驗十九：渦流傳感器的位移特性實驗
實驗二十：被測體材質對渦流傳感器特性的影響實驗
實驗二十一：渦流式傳感器的振動實驗
實驗二十二：渦流式傳感器的轉速測量實驗
實驗二十三：溫度傳感器及溫度控制實驗(AD590)
實驗二十四：K型熱電偶的溫度控制實驗
實驗二十五：E型熱度電偶的溫度控制實驗
實驗二十六：鉑電阻的溫度控制實驗
實驗二十七：銅電阻的溫度控制實驗
實驗二十八：磁電式傳感器的特性實驗
實驗二十九：磁電式傳感器轉速測量實驗
實驗三十：磁電式傳感器的應用實驗
實驗三十一：壓電加速度式傳感器的特性實驗
實驗三十二：光纖傳感器的位移特性實驗
實驗三十三：光纖傳感器的振動實驗
實驗三十四：光纖傳感器的轉速測量實驗
實驗三十五：壓阻式轉壓力傳感器的特性實驗
實驗三十六：壓阻式傳感的差壓側量
實驗三十七：超聲波傳感器的位移特性實驗
實驗三十八：超聲波傳感器的應用實驗
實驗三十九：敏傳感器的原理實驗
實驗四十：氣濕度式傳感器的原理實驗
實驗?zāi)K:
|
序號
|
實驗?zāi)K
|
傳感器名稱
|
量程
|
精度
|
|
1
|
電阻霍爾式傳感器 | 電阻式傳感器 | ±2mm | ±2% |
|
2
|
霍爾式傳感器 | ≥2mm | 0.1% | |
|
3
|
電容式傳感器 | 電容式傳感器 | ±3mm | ±2.5% |
|
4
|
電感式傳感器 | 電感式傳感器 | ±3mm | ±3% |
|
5
|
光電式傳感器 | 光電式傳感器 | 0-2500轉/ | |
|
6
|
渦流式傳感器 | 渦流式傳感器 | ≥3mm | |
|
7
|
溫度式傳感器 | 溫度式傳感器 | 0-80℃ | ±2% |
|
8
|
磁電式傳感器 | 0.5V/m | ||
|
9
|
壓電式加速度傳感器 | 壓電式加速度傳感器 | 1-30hz | |
|
10
|
光纖式傳感器 | 光纖式傳感器 | ≥1.5mm | |
|
11
|
壓力傳感器 | 壓力傳感器 | 0-30kpa | ±2% |
|
12
|
超聲波傳感器 | 超聲波傳感器 | 20-60cm | 1cm |
|
13
|
熱電偶、熱電阻傳感器 | 氣敏傳感器 | ||
|
14
|
濕敏傳感器 | |||
|
15
|
霍爾式轉速傳感器 | 0-2500轉/分 | ||
|
16
|
E型熱電阻 | 0-800℃ | ±3% | |
|
17
|
Pt100鉑電阻 | 0-800℃ | ±5% | |
|
18
|
K型熱電阻 | 0-800℃ | ±5% | |
|
19
|
銅電阻Cu50 | 0-100℃ | ±5% | |
|
20
|
渦流測速傳感器 | 0-2500轉/分 |
訂貨須知：
一、① 傳感器技術實驗臺,檢測與轉換技術實驗臺,傳感器實驗臺的產品名稱與型號;② 傳感器技術實驗臺,檢測與轉換技術實驗臺,傳感器實驗臺的規格;③傳感器技術實驗臺,檢測與轉換技術實驗臺,傳感器實驗臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的傳感器技術實驗臺,檢測與轉換技術實驗臺,傳感器實驗臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
