給排水管道安裝實訓臺
瀏覽： 發布日期：2022-01-03

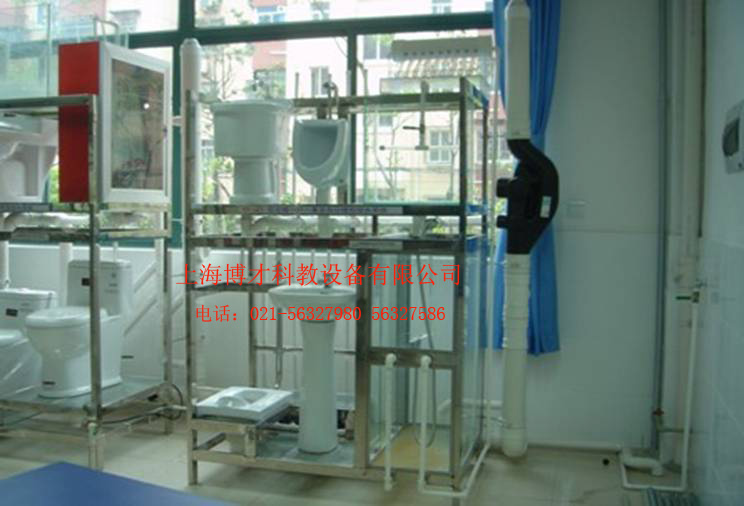

BCPS-2 給排水管道安裝實訓臺
一、給排水管道安裝實訓臺功能：
1、整體式全真潔具和管路，透明地板，能看清楚隱蔽管路的全部結構和走向。
2、設置帶蘇維托排水系統和排水主立管演示，能了解蘇維托排水系統的組成、結構和原理。
3、關鍵部位采用透明管路，能看清管路中水流的走向。
4、展示了給排水系統中引入管、排出管、立管、橫管、清掃口、檢查口、水封的外觀、結構、原理、安裝部位和安裝形式。
5、所有潔具和給排水設備都能全真演示。
二、給排水管道安裝實訓臺技術參數：
輸入電源：無需電源
功 率：無功率
外形尺寸：1500X1000X2400mm；
框架材料：304不銹鋼；
地板材料：鋼化玻璃；
進水要求：0.05mpa~0.75mpa；
安全保護：具有漏電自動保護裝置和接地保護。
功 率：無功率
外形尺寸：1500X1000X2400mm；
框架材料：304不銹鋼；
地板材料：鋼化玻璃；
進水要求：0.05mpa~0.75mpa；
安全保護：具有漏電自動保護裝置和接地保護。
三、管道安裝實訓設備實訓項目:
實訓一：辦公樓給水方式演示及實訓；
實訓二：住宅樓給水方式演示及實訓；
實訓三：橫管和立管的結構和功能的認識實訓；
實訓四：器具通氣管和環形通氣管的結構和功能的認識實訓；
實訓五：拖布池、立式小便器、掛式小便器和小便槽的給排水原理和功能的認識實訓；
實訓六：自閉閥式沖水蹲便器、立式面盆、整體浴室的給排水原理和功能的認識實訓
四、管道安裝實訓設備流程及配置：辦公樓給水方式為普通給排水，給水入管入框架后立管道至二層，在二層經水表后布水給拖布池、采用按鈕自閉式沖水閥的掛式小便器和小便槽，排水接至本層排水橫管后再入立管。住宅樓給水方式為一戶一表式，給水入管設水表井，上面設分水器，各分戶管設置閥門和水表（按6戶計），一層立管6根，至二層立管5根，二層布水管以上為四根，一層由左至右衛生器具分別為：附帶存水彎自閉式沖水的蹲便器、存水彎的立式面盆、整體浴室（用透明板，附帶淋浴頭、地漏，有接至屋頂的透明太陽能管，并裝有太陽能模型），按實際工程連接入排水橫管后連入辦公樓排水立管，再匯合集中排出。
訂貨須知：
一、① 給排水管道安裝實訓臺,管道安裝實訓設備的產品名稱與型號;② 給排水管道安裝實訓臺,管道安裝實訓設備的規格;③給排水管道安裝實訓臺,管道安裝實訓設備是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的給排水管道安裝實訓臺,管道安裝實訓設備的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
