拖拉機變速器帶拆裝翻轉實訓臺

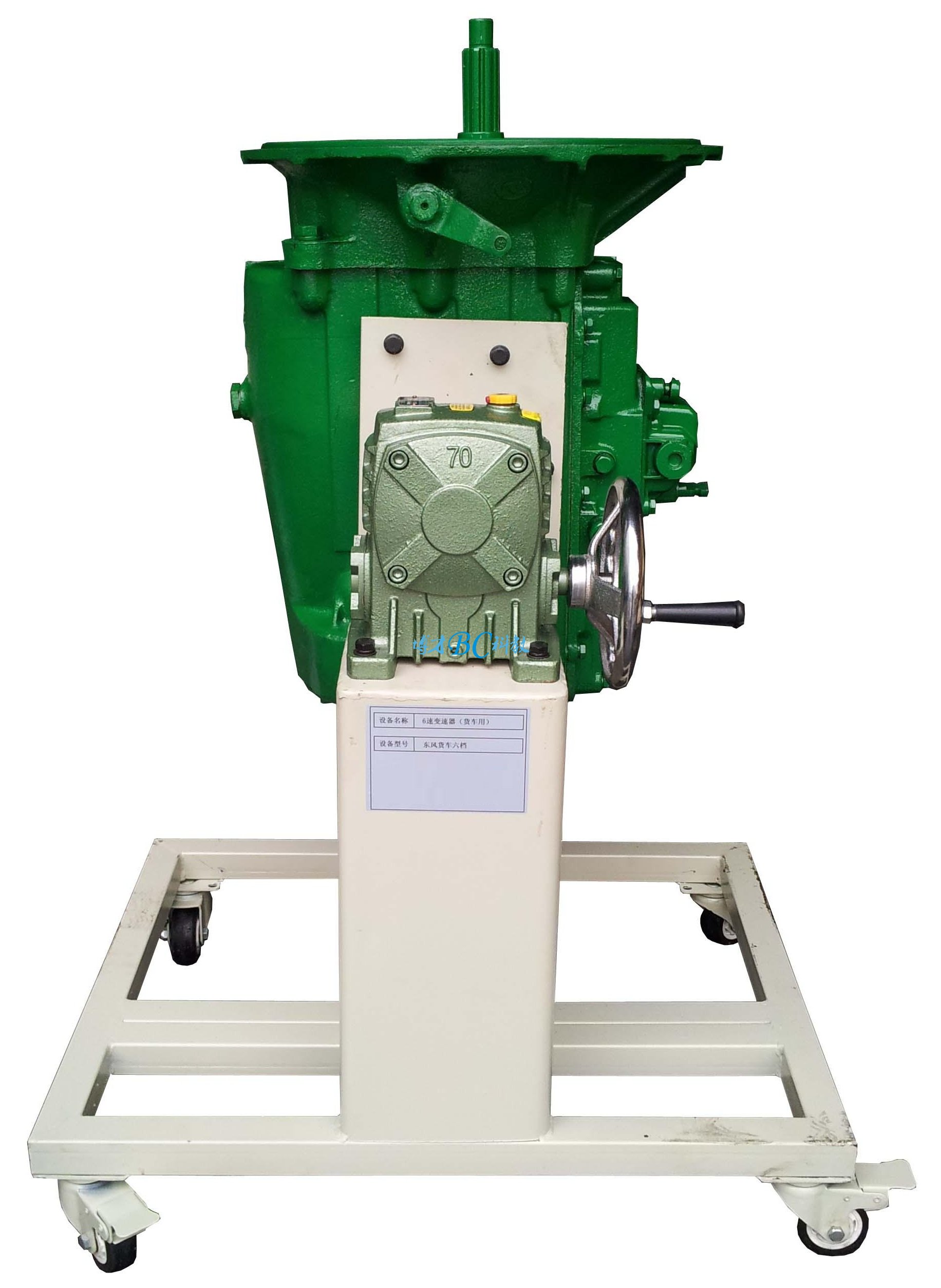

BCQC-NJ-24 拖拉機變速器帶拆裝翻轉實訓臺

一、拖拉機變速器帶拆裝翻轉實訓臺功能簡介
1.采用250拖拉機變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。 采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便于小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二．拖拉機變速器帶拆裝翻轉實訓臺技術規格
設備外形：1200×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二只萬向帶鎖止功能腳輪
2后二只萬向腳輪
腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。
腳輪：200mm×100mm(直徑×寬度)
腳輪支撐：2.0T
減速機：MOPA70；1：70
二、拖拉機變速器拆裝實訓臺基本配置(每臺)

序號	名 稱	規格型號	單位	數量
1	拖拉機變速器總成	附件齊全，易于拆裝	套	1
2	拆裝翻轉架，帶立柱鋼管200*200*5mm；	1200×680×850mm，帶減速機，可做軸向任意角度的翻轉和靜止。	臺	1
3	大面積接油盆	660×590×35mm	個	1
4	減速機構（帶搖手盤等附件）		套	1
