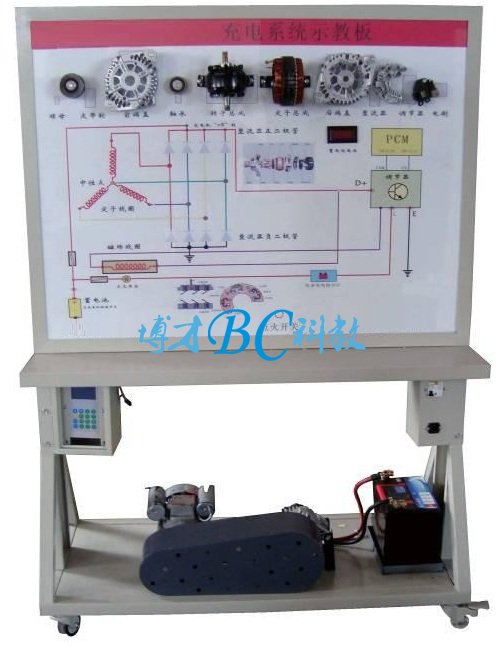

汽車充電系統示教板
型號：大眾STN2000
規格：BCQC-SJ-1
品牌：上海博才
一、汽車充電系統示教板簡介
該汽車充電系統示教板采用桑塔納2000汽車充電系統實物為基礎，充分展示汽車充電系統的組成結構和工作過程。適用于學校對汽車充電系統理論和維修實訓的教學需要。
二、汽車充電系統示教板功能特點
1.真實可運行的充電系統，充分展示汽車充電系統的組成結構。
2.打開點火開關，觸發三相電機運行，帶動發電機工作，充電指示燈滅，蓄電池端電壓升高，真實演示汽車充電系統的工作過程。通過面板上的電流表、電壓表可觀察充電電流和蓄電池電壓的數值。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車充電系統的工作原理。
4.示教板面板上安裝有發電機總成分解部件，可直觀認識發電機的組成結構。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車充電系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、汽車充電系統示教板技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
1)電 壓：AC 220V/380V
2)功 率：2.2KW
3)轉 速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置
四、基本配置
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子，彩色電路圖和工作原理示意圖（面板：1200*900*4mm)
|
套
|
1
|
|
2
|
點火開關
|
|
個
|
1
|
|
3
|
發電機總成
|
全新
|
臺
|
1
|
|
4
|
發電機總成分解部件
|
|
套
|
1
|
|
5
|
充電指示燈
|
|
個
|
1
|
|
6
|
三相異步電動機
|
YT 100L1-4
|
臺
|
1
|
|
7
|
保險絲盒
|
|
個
|
1
|
|
8
|
電壓表
|
0～30V
|
個
|
1
|
|
9
|
電流表
|
0～±100A
|
個
|
1
|
|
10
|
蓄電池
|
12V 45Ah
|
臺
|
1
|
|
11
|
電源總開關
|
50A
|
個
|
1
|
|
12
|
移動臺架(帶自鎖腳輪裝置)
|
1240×600×1700mm(長×寬×高)
|
臺
|
1
|
|
13
|
故障模擬與排除裝置
|
|
套
|
1
|
訂貨須知：
一、① 汽車充電系統示教板,充電系統示教板的產品名稱與型號;② 汽車充電系統示教板,充電系統示教板的規格;③汽車充電系統示教板,充電系統示教板是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的汽車充電系統示教板,充電系統示教板的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
