油電混合動力汽車變速器解剖演示臺
瀏覽： 發布日期：2022-09-28

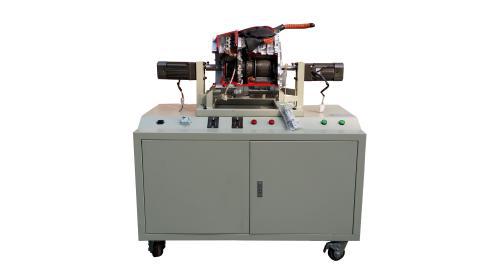

BCXNY-HD-11 油電混合動力汽車變速器解剖演示臺
一、油電混合動力變速器解剖演示臺簡介
該設備采用豐田普銳斯油電混合動力汽車變速器總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示系統內外部結構和部件的運動情況。適用于混合動力汽車動力系統原理和機械機構的教學。
二、油電混合動力變速器解剖演示臺功能特點
1. 采用原廠油電混合動力汽車變速器系統(包括：內外附件)進行機構切剖，充分展示油電混合動力汽車變速器機構部分的內外結構。
2. 系統各機械剖面采用不同顏色的油漆進行噴涂。
3. 由2只單相齒輪減速感應電機驅動M1與M2電機各種工況的低速運轉，真實演示混聯式混合動力系統內部機械部件的運動過程。
4. 移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
三、油電混合動力變速器解剖演示臺技術參數
1. 外形尺寸：1400×800×1000mm(長×寬×高)
2. 動力電源：三相四線(三相五線380V±10% 50Hz)
3. 單相齒輪減速感應電機：
額定電壓：AC 220V
額定功率：250W
額定轉速：50Hz 90/1400rpm 60Hz 90/1500rpm
減速比：30
4. 工作溫度：-40℃～+50℃
四、解剖演示臺基本配置(每臺)
豐田普銳斯油電混合動力汽車變速器總成，單相齒輪減速感應電機，三相漏電保護開關，移動臺架(帶自鎖腳輪裝置)
