電動真空助力制動系統實訓臺
瀏覽： 發布日期：2018-09-29

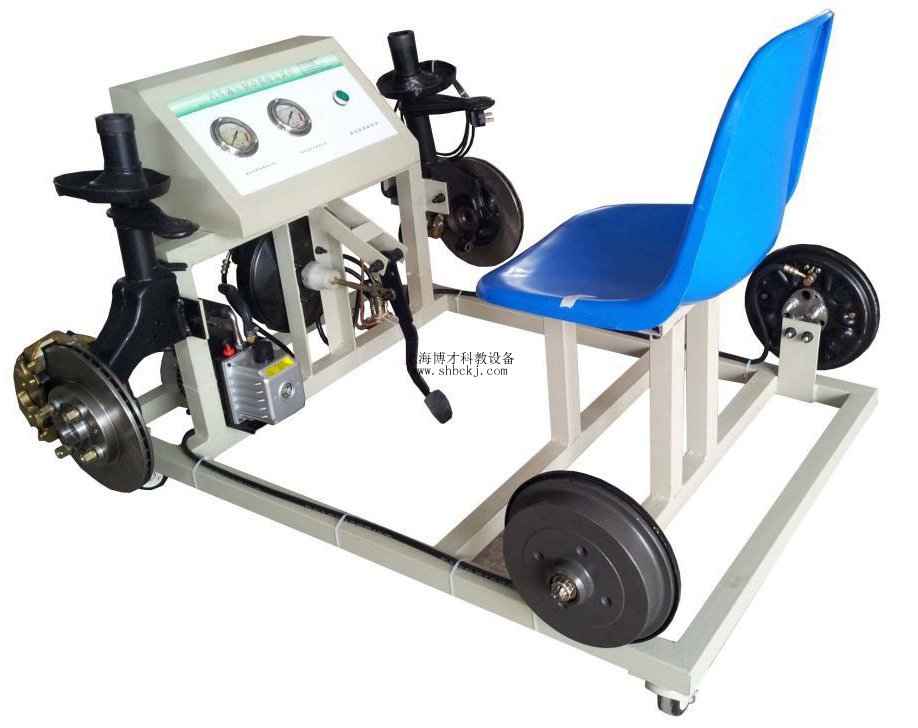

純電動汽車電動真空助力制動系統實訓臺
一、電動真空助力制動系統實訓臺功能特點
1.采用完整的純電動汽車制動系統為基礎，全面展示了純電動汽車制動系統的組成結構和工作過程。
2.實訓臺安裝有純電動汽車電子真空泵，提供真空助力的動力源；前后制動管路上安裝有壓力表，實時顯示前后制動分泵的壓力變化。
3.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
4.適用于學校的純電動汽車制動系統理論與維修實訓教學需要，完全滿足對純電動汽車制動系統結構展示、工作模擬、拆裝實訓等教學功能。
二、電動真空助力制動系統實訓臺技術規格
外形尺寸：1400×900×600mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作溫度：-40℃～+50℃
壓 力 表：0～100kg/psi
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
三、電動真空助力制動系統實訓臺基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
前左右剎車機構總成
|
|
套
|
1
|
|
2
|
后左右剎車總成
|
|
套
|
1
|
|
3
|
剎車大力鼓
|
|
個
|
1
|
|
4
|
剎車總泵與踏板
|
|
套
|
1
|
|
5
|
剎車油瓶
|
|
個
|
1
|
|
6
|
壓力表
|
0～100kg/psi
|
個
|
2
|
|
7
|
純電動汽車剎車電子真空泵
|
48V
|
臺
|
1
|
|
8
|
純電動汽車真空罐
|
|
只
|
1
|
|
9
|
純電動汽車電池組
|
48V
|
套
|
1
|
|
10
|
點火開關
|
|
只
|
1
|
|
11
|
原理控制與檢測板
|
帶鐵制面板箱
|
套
|
1
|
|
12
|
移動臺架(帶自鎖腳輪裝置)
|
1400×900×600mm
|
臺
|
1
|
訂貨須知：
一、① 電動真空助力制動系統實訓臺,電動助力制動實訓臺的產品名稱與型號;② 電動真空助力制動系統實訓臺,電動助力制動實訓臺的規格;③電動真空助力制動系統實訓臺,電動助力制動實訓臺是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定博才公司的電動真空助力制動系統實訓臺,電動助力制動實訓臺的型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的博才科教專家為您審核把關。
四、如各采購單位對設備有任何疑問，請致電：021-56327980,我們將由專業技術人員為您提供有關的技術咨詢。
五、感謝您訪問我們的網站【http://www.studio33pictureframes.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
