工業型液壓傳動與PLC實訓裝置

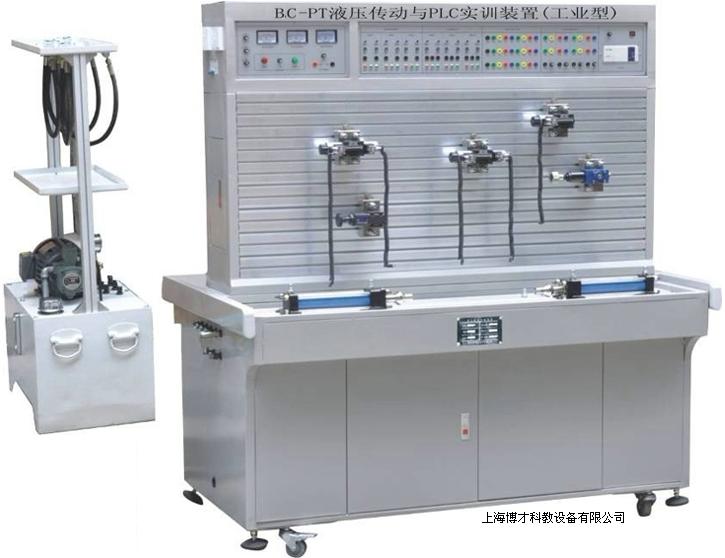

BC-PT 液壓傳動與PLC實訓裝置(工業型)

    工業型液壓傳動與PLC實訓裝置是實現液壓傳動課程現代化教學而進行研究的新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國家空白。液壓傳動具有重量輕、功率大、結構簡單、布局靈活、控制方便等特點、速度、扭矩、功率均可作無級調節，能迅速換向和變速，調速范圍寬，快速性好，工作平穩、噪音小，元器件已實現系列化、標準化，通用化等一系列優點，工業型液壓傳動與PLC實訓裝置隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。
一、液壓傳動部分技術參數及指標
    液壓傳動與PLC實訓裝置集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程及控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、液壓傳動實訓裝置技術參數
輸入電源：三相五線，380V．允差±l0%，50Hz。
裝置容量：<2kVA。
變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。
PLC選用三菱FX1N-20MR主機，主機為12點開關量輸入／8點開關量輸出
配有控制模塊：電源模塊，繼電器控制模塊，PLC控制模塊等。
電機：額定電壓380V．額定功率0.75kW，絕緣等級B
液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。
三、可以完成的實訓項目
--可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下:
--單級調壓回路
--多級調壓回路
--減壓回路
--卸荷回路
--進油節流調速回路
--回油節流調速回路
--旁油節流調速回路
--液壓缸差動連接的快速運動回路
--調速閥短接速度換接回路
--調速閥串聯的速度換接回路
--調速閥并聯的速度換接回路
--用換向閥的換向回路
--用"O"型機能換向閥的鎖緊回路
--用液控單向閥的鎖緊回路
--用順序閥控制的順序動作回路
--用壓力繼電器控制的順序動作回路
--用行程開關控制的順序動作回路
--用調速閥控制的同步回
四、液壓元件清單

序號	型號/規格	名稱	數量	單位
1	鐵質	實訓臺	1	臺
2	鐵質	實訓桌	1	張
3	三菱，20點	PLC主機模塊	1	塊
4	實訓臺上	繼電器控制模塊	1	塊
5		電源模塊	1	塊
6		PLC控制輸入模塊	1	塊
7		PLC控制輸出模塊	1	塊
8	MOB40-200	雙作用液壓油缸	2	只
9	一體式	變量葉片泵及電機	1	臺
10	YN-100ZQ/10MPa	耐震壓力表	1	只
11	2FRM5-31B/15QB	二通流量閥（調速閥）	2	只
12	3WE6A61B/CG24N9Z5L	二位三通電磁換向閥	2	只
13	4WE6C61B/CG24N925L	二位四通電磁換向閥	1	只
14	4WMM6C50BF	二位四通手控換向閥	1	只
15	4WE6E61B/CG24N9Z5L	三位四通電磁換向閥	1	只
16	4WE6J61B/CG24N9Z5L	三位四通電磁換向閥	1	只
17	LI-10B	單向節流閥	1	只
18	I-10B	單向閥	1	只
19	Y-10B	先導式溢流閥	1	只
20	DG-02B	直動式溢流閥	1	只
21	DZ6DP1-5X/75	直動式順序閥	1	只
22	DR6DP1-5X/75 YM	直動式減壓閥	1	只
23	IY-25B	液控單向閥	2	只
24	HED40P15/100Z14L24	壓力繼電器	2	只
25		三通	4	只
27		四通	3	只
28		快速接頭（母插座）	1	套
29		快速接頭（公插頭）	1	套
30		吸油過濾器	1	只
31		油溫液面計	1	只
32		清潔蓋	1	只
33		空氣濾清器	1	只
34		行程開關	4	只
35	最大容積90L	油箱	1	只
36		漏油盤	1	個
37	L-HL46	液壓油	75L
38		內六角扳手	1	套
39		活動扳手	2	把
40		長柄螺絲刀	1	把
41	膠管	M16*1.5/8I-W-0.5M(裝好快捷接頭)	10	根
42		M16*1.5/8I-W-0.7M(裝好快捷接頭)	15	根
43	M16*2.4    11*1.9	O型圈	2	個
44		O型圈	3	個
45		電機電源線（制作好）三相四線電線	1	根
46		液壓實驗指導書說明書	1	冊
47		PLC編程軟件 程序光盤	1	張
48	三菱	編程電纜	1	條
